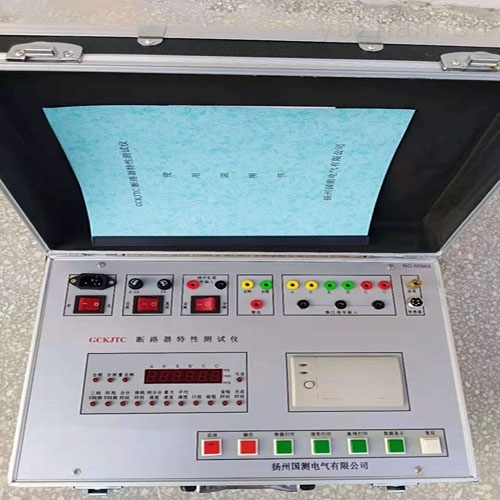

断路器综合特性测试仪

断路器综合特性测试仪

简要描述:

断路器综合特性测试仪 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。通用式测速传感器,直线直线传感器,旋转传感器,开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱.中文菜单操作,使用方便。仪器内置打印机,随时快速打印所有数据及图谱。

产品时间:2020-09-14

断路器综合特性测试仪

  • 性能特点
  • 性  能
  • 时    间:12个断口的固有分、合闸时间,同相同期、相间同期。
  • 重 合 闸:每断口的合-分,分-合,分-合-分过程时间:一分时间、一合时间、二合时间、金短时间、无电流时间值。
  • 弹    跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分闸fan弹幅值。
  • 速    度:刚分、刚合速度,最大速度,时间-行程特性曲线。
  • 行    程:总行程,开距,超行程,过冲行程,fan弹幅值。
  • 电    流:分、合闸线圈的分、合闸电流值、电流波形图。

动作电压:机内提供DC30~250V/20A数字可调断路器动作电源,自动完成断路器的低电压动作试验,测量断路器的动作电压值。

断路器综合特性测试仪

  • 基本参数
  • 时    间: 量程  4000.0ms           分辩率0.1ms

           误差  ①100ms以内        0.1ms±1个字

                     ②100ms以上        0.1%±1个字

               ③同期

  • 速   度: 量程 20.00m/s           分辩率0.01m/s

            误差 ①0-2m/s以内       ±0.1m/s±1个字

                  ②100ms以上        ±0.2m/s±1个字

  • 行    程



量 程

分辩率

误 差

真空断路器

  50.0mm

 0.1mm



   1%±1个字

SF6断路器

  300.0mm

 1mm

少油断路器

  600.0mm

  • 电    流: 量程 20.00A               分辩率0.01A
  • 输出电源: DC30~250V数字可调/20A(瞬时工作)
  • 外形尺寸: 360mm(L)×280mm(W)×300mm(H)
  • 重  量: 9kg
