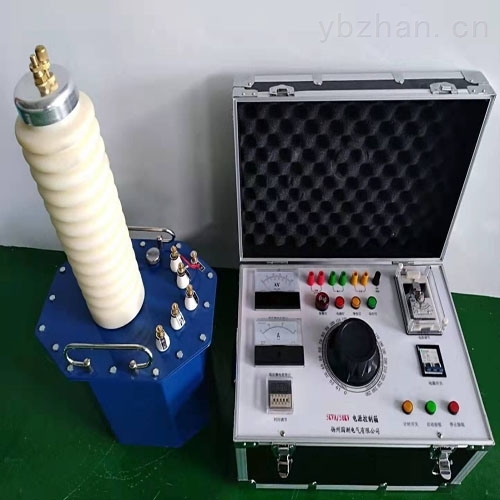

油浸式试验变压器特价供应

油浸式试验变压器特价供应

简要描述:

油浸式试验变压器特价供应适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

产品时间:2020-07-13

油浸式试验变压器特价供应

功能特征:

1)该仪器根据变压器油“距离效应”原理,采用多层次绝缘,把变压器内的内绝缘分割成多路油道,从而提高绝缘程度,缩小了体积。
2)解决了TDM系列变压器的渗漏油问题,由于TDM系列变压器无储油器,所以当气温过高时,油膨胀后从油咀渗漏出来,而该系列产品将注油孔设在套管顶部,套管中油与器身中油相通。所以该套管除具有装硅堆。短路杆和串激杆等功用外,还相当于变压器储油器。
3)采用金属因定引线和均压,从而消除了放电现象。
4)渍箱结构紧凑,外观新颖,体积小,重量轻。
5)铁芯为单框芯式,使用DQ型,0.30mm冷轧取向硅钢片叠成,用新特殊材料予以坚固,取代了传统的穿芯螺杆。线圈为同心圆筒,多层塔式结构。

油浸式试验变压器特价供应

产品结构:

1、其设计构思,材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<<JB3570-98>>标准要求。

采用优质冷轧DQ-151取向硅钢片叠成多级圆柱框形铁芯,在特制的高强度绝缘筒上用QZ型导线直接连续绕制高压塔式线圈。外壳是适形尺寸,内充入SF6气体。

2、产品与产品的不同在于巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换是工频高压交流输出还是高压直流输出。

工作原理:

⒈交流、交直流试验变压器:

将工频电源输入操作箱(或操作台),经自耦调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理,在次级(高压)绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压,其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆,在使用交流时,插入短路杆。

⒉带抽头试验变压器:

为了同时满足一个变压器电压较高电压较小与电流较低电流较大之间的矛盾,将高压绕组分成两个来绕,一个是电流较大的绕组,另一个是电流较小的绕组,然后两个绕组串接分别引出,原理示意图。
