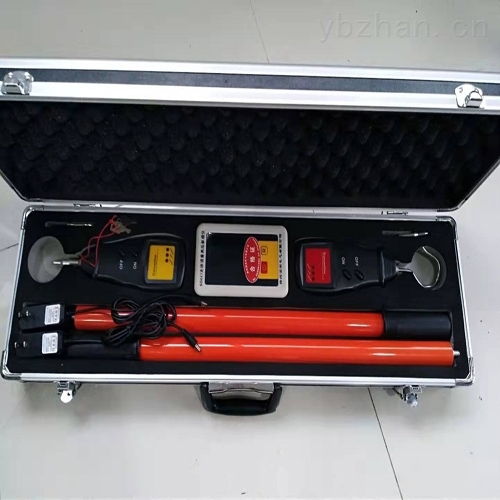

高质量GCHXY全智能无线高压语音核相仪

高质量GCHXY全智能无线高压语音核相仪

简要描述:

高质量GCHXY全智能无线高压语音核相仪,主要优点在于去掉了连接两个电网(电源)两端的引线,(距离可达20m)可穿过围墙和隔墙(板),不受任何地形和设施构架的方式限制,提高了安全性,操作极为方便,只需一人操作一人监护。

产品时间:2020-06-28

高质量GCHXY全智能无线高压语音核相仪工作原理和使用接线图


高质量GCHXY全智能无线高压语音核相仪技术参数及部件功能说明
1. 技术参数
使用范围:6~35kV,110KV, 220KV, 500KV等电压等级
试品状态:线路或设备带电部分
离地高度:小于15米
发射器之间最大距离:小于30米
设备工作频率:1.2GHZ
2.发射器
外型尺寸Φ60×120mm 电源8.4V(镍氢充电电池)
3、接收器 外型尺寸:235×130×43mm
电源电池:12V镍氢充电电池
.接收器各部件的功能
4、绝缘杆 2根共4节 使用时将二节接合使用
适用范围:6~35kV,110KV, 220KV, 500KV等电压等级
绝缘杆由环氧树脂构成,长度每根2米(每根由二节组成),绝缘杆指定专业生产厂家,长度及试验电压符合国际电工委员会IEC60855和国际GB113398-92《带电作业用绝缘杆通用技术条件》。
绝缘杆工频耐压试验参考表
电压等级 绝缘杆有效绝缘长度 1分钟工频耐压
10kV及以下 700mm 45kV
35kV 900mm 95kV
110kV 1300mm 220kV
220kV 2100mm 440kV
绝缘杆应定期进行工频耐压试验,并且进行外观检查,应无划痕、断裂,等异样。存放于干燥通风处。

使用方法:
1、主机检测
⑴系统自校
把产品附带的专用校验线插头插入交流220V电源中,另一端的两个信号测试夹分别夹采集头X和Y的采集头处。主机显示屏应显示X、Y同相,相位差应在000°┉001°(如X、Y均不显示,应将220V插头调换即可)
⑵现场校验
现场核相时,先将两棒放到同一相上自校
2、使用方法
①核相定性同相或不同相,以汉字显示为准。
核相时看主机各种显示:
②X 和 Y 分别表示收到 X 和 Y 棒的信号。
③在 X 下方出现 或在 Y 下方出现 则说明 X 棒或 Y 棒电池电压低。
④在 X 和 Y 的上方出现 说明主机电压低。
⑤在显示屏的右上方出现“无线高压核相仪”说明主机已开机。
(3)、在 X 棒、 Y 棒或主机电池电压低时,本系统应能正常工作一段时间(如显示明显不稳时,必须更换电池。注:X棒和Y棒应同时更换电池)
(4)、如主机显示屏出现异常现象,则应先关机再开机,主机则会自动恢复正常。
(5)、按背光开关显示屏处于照明状态。
